Silicon wafer là vật liệu nền quan trọng trong quá trình chế tạo vi mạch, cảm biến, linh kiện công suất và nhiều thiết bị điện tử hiện đại. Tuy nhiên, trước khi một tấm wafer đến được phòng nghiên cứu hoặc nhà máy bán dẫn, sản phẩm phải trải qua một chuỗi cung ứng phức tạp gồm tinh chế silicon, tạo tinh thể đơn, cắt lát, xử lý bề mặt, kiểm định và phân phối quốc tế.
Không giống các loại nguyên liệu công nghiệp thông thường, wafer đòi hỏi độ tinh khiết, độ phẳng và khả năng kiểm soát thông số kỹ thuật ở cấp độ rất cao. Vì vậy, doanh nghiệp không chỉ cần tìm được sản phẩm phù hợp mà còn phải đánh giá năng lực nhà sản xuất, khả năng truy xuất nguồn gốc, điều kiện đóng gói, vận chuyển và hỗ trợ kỹ thuật của đơn vị phân phối.
Tóm tắt nhanh về chuỗi cung ứng silicon wafer
Chuỗi cung ứng silicon wafer thường gồm sáu giai đoạn chính:
- Khai thác và tinh chế nguyên liệu silicon.
- Sản xuất polysilicon có độ tinh khiết cao.
- Tạo thỏi silicon đơn tinh thể bằng phương pháp CZ hoặc FZ.
- Cắt, mài, đánh bóng và xử lý bề mặt wafer.
- Kiểm tra chất lượng, phân loại và đóng gói trong môi trường kiểm soát.
- Phân phối tới nhà máy bán dẫn, viện nghiên cứu, trường đại học và doanh nghiệp công nghệ.
Trong thực tế, không phải mọi nhà máy đều tham gia toàn bộ chuỗi. Hệ sinh thái bán dẫn có mức độ chuyên môn hóa rất cao, trong đó từng quốc gia và doanh nghiệp thường tập trung vào một số công đoạn nhất định. OECD nhận định chuỗi giá trị bán dẫn được phân bổ trên phạm vi toàn cầu nhưng nhiều đầu vào và năng lực sản xuất quan trọng lại tập trung tại một số khu vực, làm gia tăng rủi ro gián đoạn và phụ thuộc thương mại.
Silicon wafer là gì?
Silicon wafer là một tấm silicon mỏng, phẳng, thường có dạng hình tròn và được chế tạo từ silicon đơn tinh thể có độ tinh khiết cao. Đây là lớp nền để xây dựng các transistor, mạch tích hợp, cảm biến MEMS, linh kiện công suất và nhiều cấu trúc bán dẫn khác.
Có thể hình dung wafer giống như “mặt bằng kỹ thuật” của một con chip. Các lớp vật liệu, đường dẫn và linh kiện siêu nhỏ sẽ lần lượt được hình thành trên bề mặt wafer thông qua những công đoạn như:
- Oxy hóa;
- Lắng đọng màng mỏng;
- Quang khắc;
- Pha tạp ion;
- Khắc vật liệu;
- Làm sạch;
- Kiểm tra điện và khuyết tật.
Bạn đọc có thể tìm hiểu kỹ hơn tại bài viết Silicon Wafer là gì? Ứng dụng trong bán dẫn và sản xuất công nghiệp trên website Kanetora.
Cần phân biệt:
- Sản xuất wafer là quá trình tạo ra tấm nền silicon đạt các thông số vật liệu cần thiết.
- Wafer fabrication hay chip fabrication là quá trình xây dựng mạch bán dẫn trên tấm wafer tại các fab.
- Đóng gói và kiểm thử diễn ra sau khi wafer đã được xử lý, kiểm tra và cắt thành từng die.
Việc phân biệt này giúp doanh nghiệp xác định chính xác loại vật liệu và đối tác cần tìm trong chuỗi cung ứng.
Chuỗi cung ứng silicon wafer được hình thành như thế nào?
1. Từ silica đến silicon cấp luyện kim
Nguồn nguyên liệu ban đầu của silicon thường là silica, tồn tại phổ biến dưới dạng thạch anh hoặc quartzite. Theo Cơ quan Khảo sát Địa chất Hoa Kỳ, silica được sử dụng để sản xuất silicon metal; sau đó một phần nhỏ silicon tiếp tục được xử lý thành vật liệu có độ tinh khiết cao phục vụ ngành bán dẫn.
Silica được hoàn nguyên trong lò điện ở nhiệt độ cao để tạo ra silicon cấp luyện kim. Sản phẩm ở giai đoạn này chưa đủ tinh khiết để sử dụng trực tiếp trong linh kiện bán dẫn.
2. Tinh chế thành polysilicon có độ tinh khiết cao
Silicon cấp luyện kim tiếp tục trải qua quá trình tinh chế hóa học để tạo polysilicon có độ tinh khiết cực cao.
Tại công đoạn này, việc kiểm soát các tạp chất như kim loại, carbon, oxygen hoặc boron có ý nghĩa đặc biệt quan trọng. Chỉ một lượng tạp chất rất nhỏ cũng có thể ảnh hưởng tới điện trở suất, mật độ khuyết tật và hiệu suất của linh kiện được chế tạo sau này.
Nguồn polysilicon ổn định là một trong những mắt xích đầu tiên quyết định chất lượng và khả năng truy xuất của silicon wafer.
3. Tạo thỏi silicon đơn tinh thể
Polysilicon được nung chảy và hình thành thành thỏi silicon đơn tinh thể, phổ biến bằng hai phương pháp:
Phương pháp Czochralski – CZ
Một mầm tinh thể được đưa vào silicon nóng chảy, sau đó vừa kéo lên vừa xoay với tốc độ được kiểm soát để hình thành thỏi đơn tinh thể.
Wafer CZ được sử dụng rộng rãi nhờ:
- Khả năng sản xuất ở quy mô lớn;
- Dải đường kính đa dạng;
- Chi phí phù hợp;
- Đáp ứng nhiều ứng dụng vi điện tử và bán dẫn phổ thông.
Phương pháp Float Zone – FZ
Phương pháp FZ sử dụng vùng nóng chảy di chuyển dọc theo thanh silicon mà không cần nồi chứa. Nhờ đó, vật liệu có thể đạt độ tinh khiết cao và hàm lượng oxygen thấp hơn.
Wafer FZ thường phù hợp với:
- Linh kiện công suất;
- Thiết bị yêu cầu điện trở suất cao;
- Cảm biến;
- Detector;
- Một số ứng dụng nghiên cứu chuyên sâu.
Việc lựa chọn CZ hay FZ cần dựa trên yêu cầu điện, mức độ khuyết tật, ngân sách và quy trình ứng dụng của khách hàng.
4. Cắt thỏi tinh thể thành wafer
Thỏi silicon được kiểm tra định hướng tinh thể, điều chỉnh đường kính và cắt thành các tấm wafer mỏng bằng thiết bị chuyên dụng.
Sau quá trình cắt, bề mặt wafer còn có thể xuất hiện:
- Vết cưa;
- Ứng suất cơ học;
- Sai lệch độ dày;
- Khuyết tật cạnh;
- Độ nhám chưa phù hợp.
Wafer vì thế phải trải qua các bước mài cạnh, tạo mép, loại bỏ tổn thương bề mặt và làm phẳng trước khi chuyển sang đánh bóng.
5. Đánh bóng và xử lý bề mặt
Tùy theo mục đích sử dụng, wafer có thể được xử lý một mặt hoặc hai mặt. Với polished wafer, bề mặt cần đạt độ phẳng và độ nhẵn rất cao để đáp ứng các công đoạn quang khắc và tạo cấu trúc bán dẫn.
Một số tiêu chí thường được kiểm soát gồm:
- Total Thickness Variation – TTV;
- Bow và warp;
- Độ nhám bề mặt;
- Mật độ khuyết tật;
- Độ sạch;
- Điện trở suất;
- Loại pha tạp;
- Định hướng tinh thể.
Sau đánh bóng, wafer được làm sạch nhằm loại bỏ hạt bụi, kim loại và tồn dư hóa chất trên bề mặt.
6. Phát triển các loại wafer chuyên biệt
Từ wafer nền, nhà sản xuất có thể tiếp tục phát triển những dòng vật liệu có cấu trúc hoặc lớp chức năng khác nhau.
Polished Wafer
Là wafer silicon có bề mặt được đánh bóng, thích hợp cho nghiên cứu, phát triển quy trình và nhiều ứng dụng chế tạo linh kiện.
EPI Wafer
EPI wafer có thêm một lớp silicon đơn tinh thể được tăng trưởng trên bề mặt wafer nền bằng quá trình epitaxy. Lớp epitaxial cho phép kiểm soát tốt hơn độ dày, loại pha tạp và điện trở suất.
EPI wafer thường được sử dụng trong:
- Linh kiện công suất;
- Vi mạch analog;
- Cảm biến;
- Thiết bị yêu cầu lớp hoạt động có tính đồng đều cao.
Xem thêm thông tin sản phẩm EPI Wafer tại Kanetora.
SOI Wafer
SOI, viết tắt của Silicon-On-Insulator, có một lớp silicon hoạt động nằm trên lớp cách điện. Cấu trúc này có thể hỗ trợ giảm dòng rò, cải thiện hiệu suất và giảm tiêu thụ điện trong một số thiết kế.
GaN Epi Wafer và wafer bán dẫn hợp chất
GaN epi wafer sử dụng lớp Gallium Nitride, phù hợp với các ứng dụng yêu cầu hiệu suất, tần số hoặc khả năng làm việc ở điện áp cao như:
- Thiết bị công suất;
- RF và viễn thông;
- LED;
- Bộ chuyển đổi năng lượng;
- Hệ thống sạc và năng lượng thế hệ mới.
Kanetora hiện giới thiệu danh mục gồm polished wafer, EPI wafer, SOI wafer và GaN epi wafer, tập trung phục vụ hoạt động nghiên cứu, đào tạo và phát triển công nghệ.
Silicon wafer được phân phối ra thị trường như thế nào?
Sau khi hoàn tất sản xuất và kiểm định, wafer được phân loại theo grade, kích thước, thông số điện và mục đích sử dụng. Sản phẩm có thể được cung cấp trực tiếp từ nhà sản xuất hoặc thông qua đơn vị phân phối chuyên về vật liệu bán dẫn.

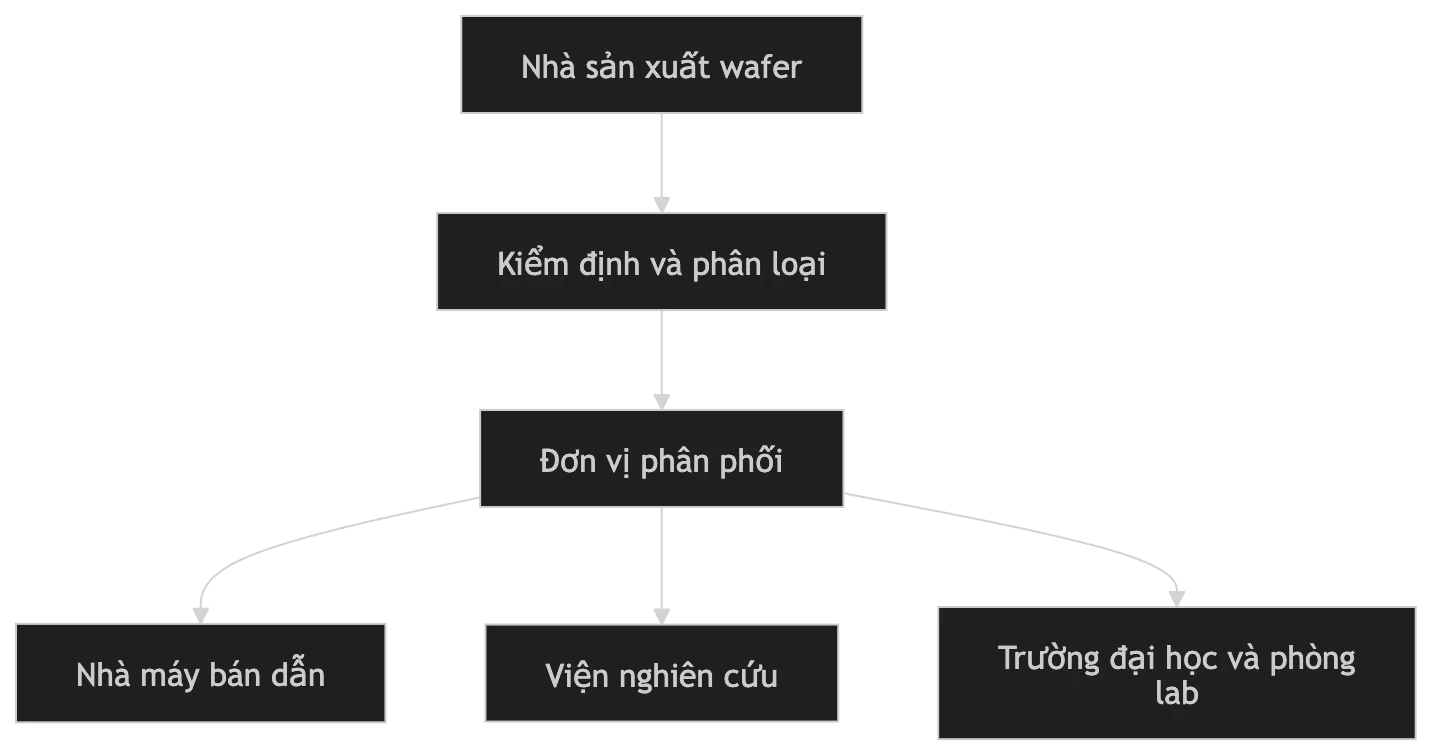

Một chuỗi phân phối điển hình gồm:
Đơn vị phân phối không chỉ đảm nhiệm việc bán hàng. Trong nhiều trường hợp, vai trò của họ còn bao gồm:
- Tiếp nhận và làm rõ yêu cầu kỹ thuật;
- Đối chiếu thông số với nguồn cung;
- Hỗ trợ tìm kiếm sản phẩm theo quy cách;
- Kiểm tra chứng từ và khả năng truy xuất;
- Phối hợp đóng gói, vận chuyển quốc tế;
- Quản lý số lượng đặt hàng và thời gian giao hàng;
- Hỗ trợ trao đổi giữa khách hàng và nhà sản xuất.
Vai trò này đặc biệt quan trọng với đơn hàng R&D, đơn hàng số lượng nhỏ hoặc wafer có cấu hình chuyên biệt.
Những thông số cần xác định khi đặt mua silicon wafer
Để hạn chế việc chọn sai sản phẩm, khách hàng nên cung cấp tối thiểu các thông tin sau:
| Nhóm thông số | Nội dung cần xác định |
|---|---|
| Loại wafer | Bare, polished, EPI, SOI, GaN hoặc loại khác |
| Phương pháp tăng trưởng | CZ hoặc FZ |
| Đường kính | 2, 3, 4, 6, 8 hoặc 12 inch |
| Định hướng tinh thể | Thường gặp như <100> hoặc <111> |
| Loại pha tạp | P-type hoặc N-type |
| Dopant | Boron, phosphorus, arsenic hoặc chất pha tạp khác |
| Điện trở suất | Khoảng giá trị yêu cầu, đơn vị Ω·cm |
| Độ dày | Nominal thickness và dung sai |
| Bề mặt | Single-side polished hoặc double-side polished |
| Grade | Prime, test, monitor, dummy hoặc research grade |
| Yêu cầu bổ sung | Oxide layer, EPI layer, marking, notch/flat, packaging |
| Số lượng | Số wafer hoặc số box cần đặt |
| Ứng dụng | R&D, đào tạo, kiểm tra thiết bị hoặc sản xuất |
Không nên chỉ gửi yêu cầu chung như “cần wafer 4 inch”. Cùng một đường kính nhưng khác điện trở suất, độ dày, hướng tinh thể hoặc bề mặt có thể dẫn đến khả năng ứng dụng hoàn toàn khác nhau.
Các rủi ro chính trong chuỗi cung ứng silicon wafer toàn cầu
Mức độ tập trung nguồn cung cao
Chuỗi bán dẫn được chuyên môn hóa theo từng quốc gia, khu vực và doanh nghiệp. OECD cho biết năng lực sản xuất wafer và nhiều đầu vào quan trọng có mức độ tập trung địa lý cao, trong khi khả năng thay thế giữa các nhà máy và công nghệ bị hạn chế.
Khi một khu vực xảy ra sự cố năng lượng, thiên tai, gián đoạn logistics hoặc thay đổi chính sách thương mại, ảnh hưởng có thể lan sang nhiều ngành sử dụng chip.
Thời gian sản xuất và xác nhận kỹ thuật kéo dài
Wafer không phải sản phẩm có thể thay thế tùy ý giữa các nguồn cung. Một thay đổi về vật liệu nền, quy trình tăng trưởng hoặc thông số bề mặt có thể yêu cầu khách hàng đánh giá lại quy trình.
Các sản phẩm đặc thù thường có:
- Lead time dài;
- MOQ riêng;
- Yêu cầu xác nhận bản vẽ hoặc datasheet;
- Thời gian sản xuất mẫu;
- Quy trình qualification trước khi sử dụng chính thức.
Rủi ro sai lệch thông số
Sai lệch về điện trở suất, hướng tinh thể, loại pha tạp hoặc chất lượng bề mặt có thể khiến wafer không tương thích với quy trình của khách hàng.
Đây là lý do yêu cầu mua hàng nên được xác nhận bằng specification hoặc datasheet thay vì chỉ trao đổi qua tên sản phẩm.
Yêu cầu cao về đóng gói và vận chuyển
Wafer dễ bị ảnh hưởng bởi:
- Va đập;
- Rung động;
- Hạt bụi;
- Độ ẩm;
- Nhiễm bẩn bề mặt;
- Thao tác đóng mở không phù hợp.
Sản phẩm cần được đặt trong cassette, carrier hoặc hộp chuyên dụng, đi kèm phương án chống rung và kiểm soát môi trường phù hợp. Với tuyến quốc tế, việc lựa chọn phương thức vận chuyển và xử lý chứng từ cũng ảnh hưởng trực tiếp đến tiến độ giao hàng.
Biến động chính sách và thương mại công nghệ
Ngành bán dẫn chịu ảnh hưởng lớn từ chính sách kiểm soát xuất khẩu, quy định về công nghệ, an ninh chuỗi cung ứng và quan hệ thương mại giữa các nền kinh tế.
Doanh nghiệp cần kiểm tra trước:
- Xuất xứ hàng hóa;
- Mã HS dự kiến;
- Hạn chế xuất khẩu hoặc tái xuất;
- Chứng từ kỹ thuật;
- Yêu cầu về end-user và end-use;
- Quy định nhập khẩu tại thị trường nhận hàng.
Làm thế nào để xây dựng nguồn cung wafer ổn định?
Doanh nghiệp và tổ chức nghiên cứu có thể giảm rủi ro bằng một số biện pháp sau:
Chuẩn hóa specification trước khi tìm nguồn
Specification càng đầy đủ, quá trình lựa chọn và báo giá càng chính xác. Với ứng dụng chưa rõ cấu hình, cần mô tả mục đích sử dụng để nhà cung cấp hỗ trợ xác định grade phù hợp.
Đánh giá cả sản phẩm và năng lực nhà cung cấp
Ngoài mức giá, khách hàng nên xem xét:
- Nguồn gốc sản phẩm;
- Hệ thống quản lý chất lượng;
- Khả năng cung cấp tài liệu kỹ thuật;
- Mức độ ổn định giữa các lô;
- Năng lực xử lý yêu cầu tùy chỉnh;
- Chính sách mẫu và khiếu nại;
- Thời gian giao hàng thực tế.
Xây dựng phương án nguồn cung thay thế
Với vật liệu có tần suất sử dụng cao, doanh nghiệp nên đánh giá trước ít nhất một phương án thay thế. Tuy nhiên, nguồn thứ hai vẫn cần trải qua quá trình kiểm tra và qualification, không nên thay đổi ngay khi chưa xác minh khả năng tương thích.
Dự báo nhu cầu và đặt hàng sớm
Việc chia sẻ forecast giúp nhà cung cấp chuẩn bị nguyên liệu, lịch sản xuất và tồn kho phù hợp hơn. Đây là yếu tố quan trọng đối với EPI wafer, SOI wafer hoặc các cấu hình không có sẵn.
Lưu trữ dữ liệu theo từng lot
Thông tin lot, chứng từ và kết quả kiểm tra nên được lưu theo từng lô để hỗ trợ truy xuất, phân tích chất lượng và xử lý khi có bất thường.
Cơ hội của Việt Nam trong chuỗi cung ứng bán dẫn và silicon wafer
Ngày 21/9/2024, Chính phủ ban hành Quyết định 1018/QĐ-TTg về Chiến lược phát triển công nghiệp bán dẫn Việt Nam đến năm 2030, tầm nhìn 2050.
Trong giai đoạn đầu, Việt Nam định hướng phát triển năng lực nghiên cứu, thiết kế, sản xuất, đóng gói và kiểm thử, đồng thời xây dựng nguồn nhân lực cho ngành bán dẫn. Chương trình phát triển nhân lực đặt mục tiêu có ít nhất 50.000 nhân lực trình độ đại học trở lên phục vụ các công đoạn của ngành vào năm 2030.
Đối với chuỗi cung ứng wafer, Việt Nam có thể từng bước tham gia thông qua:
- Phân phối vật liệu bán dẫn;
- Nghiên cứu vật liệu và quy trình;
- Đào tạo kỹ sư;
- Phát triển phòng lab và dây chuyền thử nghiệm;
- Kiểm định và đo lường;
- Đóng gói, kiểm thử và sản xuất điện tử;
- Kết nối các nhà cung cấp vật liệu quốc tế với khách hàng trong nước.
Thay vì đặt mục tiêu tham gia ngay vào mọi công đoạn, cách tiếp cận khả thi là xây dựng năng lực tại những mắt xích phù hợp, sau đó mở rộng dần dựa trên nhân lực, hạ tầng và nhu cầu thị trường.
Vai trò của Kanetora trong chuỗi cung ứng silicon wafer
Kanetora tập trung vào phân phối silicon wafer và kết nối các nguồn vật liệu bán dẫn với tổ chức nghiên cứu, trường đại học và khách hàng công nghệ trong nước cũng như quốc tế.
Danh mục Kanetora đang phát triển gồm:
- Polished Wafer;
- EPI Wafer;
- SOI Wafer;
- GaN Epi Wafer;
- Các giải pháp wafer phục vụ nghiên cứu, đào tạo và phát triển công nghệ.
Theo Profile Kanetora 2026, định hướng của doanh nghiệp là hỗ trợ hệ sinh thái nghiên cứu và đào tạo bán dẫn, đồng thời từng bước xây dựng năng lực kết nối nguồn cung vật liệu.
Kanetora đã cung cấp wafer cho hoạt động nghiên cứu và đào tạo tại một số cơ sở học thuật. Trong đó, đơn hàng wafer đầu tiên dành cho Trường Vật liệu – Đại học Bách khoa Hà Nội thể hiện định hướng hợp tác giữa doanh nghiệp và cơ sở đào tạo.
Bên cạnh thị trường trong nước, Kanetora cũng từng bước tham gia chuỗi cung ứng silicon wafer toàn cầu và mở rộng hợp tác quốc tế.
Khách hàng có thể tham khảo toàn bộ danh mục tại trang Công nghệ bán dẫn Kanetora.
Câu hỏi thường gặp về chuỗi cung ứng silicon wafer
Chuỗi cung ứng silicon wafer gồm những công đoạn nào?
Chuỗi cung ứng gồm tinh chế silicon, sản xuất polysilicon, tạo thỏi đơn tinh thể, cắt lát, xử lý bề mặt, kiểm định, đóng gói và phân phối wafer tới nhà máy, viện nghiên cứu hoặc trường đại học.
Wafer CZ và FZ khác nhau như thế nào?
Wafer CZ phổ biến, phù hợp với nhiều ứng dụng và có khả năng sản xuất quy mô lớn. Wafer FZ có độ tinh khiết cao, hàm lượng oxygen thấp và thường được lựa chọn cho linh kiện công suất hoặc ứng dụng yêu cầu điện trở suất cao.
Prime wafer và test wafer có giống nhau không?
Không. Prime wafer thường đáp ứng yêu cầu chất lượng cao hơn để chế tạo linh kiện. Test, monitor hoặc dummy wafer chủ yếu được sử dụng để thiết lập thiết bị, kiểm tra quy trình, đào tạo hoặc thực hiện các thử nghiệm không yêu cầu prime grade.
Vì sao cần cung cấp specification khi hỏi mua wafer?
Specification giúp xác định đúng kích thước, hướng tinh thể, pha tạp, điện trở suất, độ dày và chất lượng bề mặt. Thiếu một trong các thông tin này có thể dẫn tới lựa chọn sản phẩm không tương thích với quy trình sử dụng.
Việt Nam đã sản xuất silicon wafer hay chưa?
Việt Nam đang phát triển hệ sinh thái bán dẫn và năng lực ở nhiều công đoạn khác nhau. Tuy nhiên, cần phân biệt giữa nghiên cứu vật liệu, phân phối wafer, sản xuất tấm wafer nền, chế tạo chip và đóng gói – kiểm thử. Đây là các mắt xích khác nhau và có yêu cầu đầu tư, công nghệ riêng.
Kanetora đóng vai trò gì trong chuỗi cung ứng wafer?
Kanetora tập trung vào phân phối silicon wafer, tìm kiếm và kết nối nguồn vật liệu phù hợp với yêu cầu của khách hàng, đồng thời hỗ trợ các nhu cầu wafer phục vụ nghiên cứu, đào tạo và phát triển công nghệ.
Kết luận
Chuỗi cung ứng silicon wafer là một hệ thống có tính chuyên môn hóa cao, bắt đầu từ nguyên liệu silica và kết thúc tại các nhà máy bán dẫn, viện nghiên cứu hoặc phòng lab trên toàn cầu.
Chất lượng wafer không chỉ phụ thuộc vào độ tinh khiết của silicon mà còn liên quan tới phương pháp tăng trưởng tinh thể, quá trình xử lý bề mặt, khả năng kiểm soát thông số và điều kiện phân phối. Vì vậy, một nguồn cung đáng tin cậy cần đáp ứng đồng thời yêu cầu kỹ thuật, truy xuất, đóng gói và thời gian giao hàng.
Trong bối cảnh Việt Nam đang thúc đẩy chiến lược phát triển ngành bán dẫn, khả năng kết nối nguồn cung wafer phù hợp sẽ góp phần hỗ trợ đào tạo, nghiên cứu và từng bước mở rộng năng lực công nghệ trong nước.
